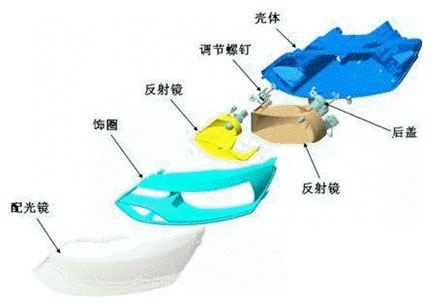

1.1汽車前大燈燈體模具
模具成功案例介紹

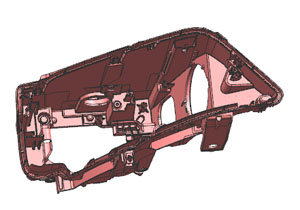

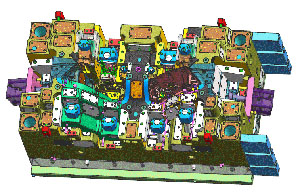

產品案例：Q3PA前照燈（HID）燈體 (奧迪Q3)

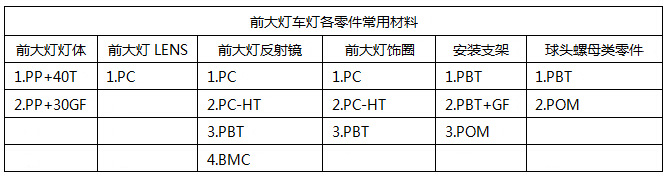

制品材料：PP+30GF
模具尺寸：1500mm×900mm×1150mm
產品尺寸：399mm×399mm×179mm
模具重量：10.2噸
|
|
|
|
前大燈燈體模具特點：
模具的落差大，模具上面鑲件特別多，必須便于維護及尺寸調整。冷卻系統復雜，確保成型周期及變形符合客戶要求。模具結構復雜，模具開模有多次的分型，零位抽芯機構。產品脫模順暢，不能使用脫模劑。
|
|
|
|
前大燈燈體產品特點：
制品有氣密性要求，制品尺寸要求嚴格，調光槽尺寸，boss柱的位置度是管控重點，PP+40T的材料容易變形及后收縮變形,制品抗蠕變性差。PP+30GF的材料，玻纖取向容易導致產品變形。左右燈體非完全對稱(產品刻字，后蓋結構，LTM結構，接插件結構非鏡像。產品的分型段差，頂桿痕跡控制0.2mm以下。產品表面要求光滑，無氣泡，流痕，縮印等缺陷，布膠前，需要做活化處理。
|
|
|
|
1.2汽車前大燈面罩模具
模具成功案例介紹

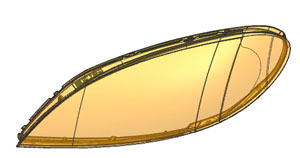

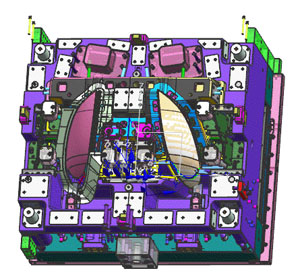

產品案例：J200前大燈LENS的案例
制品壁厚：2.6mm
制品材料：PC
模具尺寸：1300mm×1050mm×1170mm
產品尺寸：442mm×419mm×191mm
模具重量：11.5噸
|
|
|
|
前大燈LENS模具特點：
單色模具通常有大的斜抽芯機構，產品四周有外滑塊抽芯,冷卻系統設計復雜，模具的加工精度要求較高，抽芯夾線，段差均勻。雙色模具，通常需要倒裝實現。
|
|
|
|
前大燈LENS產品特點：
產品材料PC,透明，有外觀和配光要求，產品中間通常有配光花紋，產品有鍍硬膜需求。產品有單色，雙色之分，單色產品通常有可見抽芯夾線，雙色產品有不可見的抽芯夾線。單色產品側墻通常有蕾絲花紋。
|
|
|
|
1. 3汽車前大燈透明鍍鋁飾圈模具
模具成功案例介紹

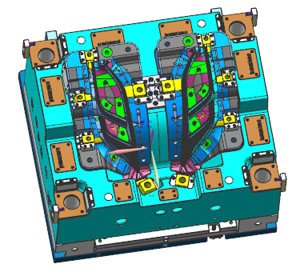

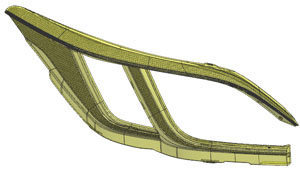

產品案例：645A前照燈內配光鏡E
制品材料：PC 1225Z
模具尺寸：850mm×790mm×870mm
產品尺寸：167mm×330mm×328mm
模具重量：5.6噸
|
|
|
|
前大燈透明飾圈模具特點：
產品落差大，冷卻系統復雜，模具上面的抽芯夾線，頂出痕跡，澆口位置等信息均要得到客戶的認可。模具花紋需要高速加工中心一次加工成型。要防止鍍鋁罩具的凹槽產生流痕。
|
|
|
|
前大燈透明飾圈產品特點：
產品材料通常是PC,有透明或乳白色或是局部有皮紋區域等多種狀態，產品局部區域有花紋，局部區域有鍍鋁。在鍍鋁區域與非鍍鋁區域通常有鍍鋁罩具凹槽。
|
|
|
|
1. 4汽車前大燈光導模具
模具成功案例介紹

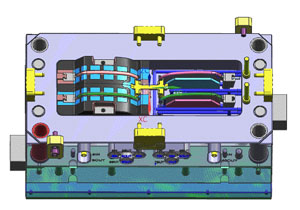

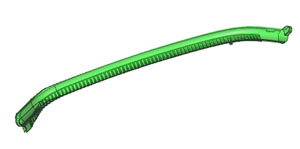

產品案例：GL8光導
制品材料：PC 1225Z
模具尺寸：850mm×790mm×870mm
產品尺寸：167mm×330mm×328mm
模具重量：5.6噸
|
|
|
|
前大燈光導模具特點：
光導模具的分型面復雜，產品落差大，冷卻系統設計，對產品成型周期，形變控制影響很大。反射花紋根據產品需求定義電鑄或是高速機加工。澆口位置選擇要合理，否則對光學性能影響較大。澆口位置，頂出的夾線均要等到客戶認可。
|
|
|
|
前大燈光導產品特點：
光導材料通常采用PC或PMMA材料，產品壁厚較厚，有圓形，方形燈各式造型，空間形狀復雜，產品上面通常有鋸齒狀花紋，有光學要求。光導的周邊有安裝卡角。
|
|
|
