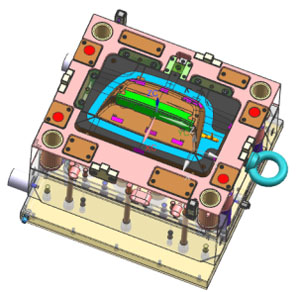

6.1高位制動燈殼體模具
模具成功案例介紹

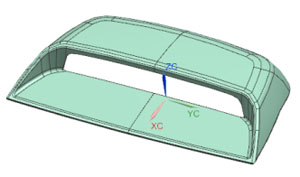

產品案例：SGM-15高位制后殼
制品材料：PP+13T
模具尺寸：600mm×550mm×610mm
產品尺寸：178mm×297mm×70mm
模具重量：1.1噸
|
|
|
|
汽車高位制動燈殼體模具特點：
高位制動燈殼體模具的分型面復雜，模具一出一，采用帶分流板的熱流道系統，從產品側面進膠。冷卻系統設計要可靠，防止產品翹曲變形及后收縮變形。模具通常采用斜頂來實現抽芯。
|
|
|
|
汽車高位制動燈殼體產品特點：

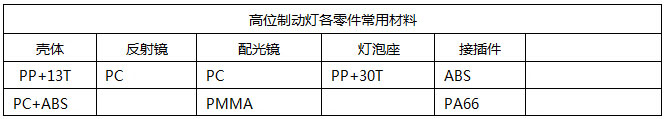

高位制動燈材料通常采用PP+13T或PC+ABS材料，產品上有皮紋需求，產品的背面有安裝卡角。為了避免產品應力痕表現出來，產品的壁厚設計較厚，通常在3.0-3.5mm.產品表面色澤均勻，不能有飛邊，應力痕出現。
|
|
|
|

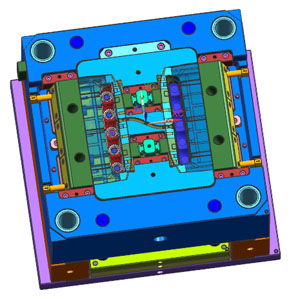

6.2高位制動燈反射鏡模具
模具成功案例介紹
產品案例：SGM-15反射鏡
制品材料：PC
模具尺寸：430mm×600mm×380mm
產品尺寸：35mm×236mm×57mm
模具重量：820KG
|
|
|
|
汽車高位制動燈反射鏡模具特點：
高位制動燈反射鏡模具通常采用一出二的方式。反射花紋加工精度高，采用高速加工中心沿固定方向一次加工成型，嚴禁手工拋光。模具通常有動?；瑝K抽芯。
|
|
|
|
汽車高位制動燈反射鏡產品特點：
高位制動燈反射鏡材料通常采用PC材料，產品上有反射碗，反射碗側墻有蕾絲花紋，產品有鍍鋁需求。產品有配光要求。
|
|
|
|
6.3高位制動燈內配光鏡模具
模具成功案例介紹
產品案例：SGM-15配光鏡
制品材料：PC
模具尺寸：400mm×350mm×335mm
產品尺寸：15mm×220mm×35mm
模具重量：310KG
|
|
|
|
汽車高位制動燈內配光鏡模具特點：
高位制動燈配光鏡模具動定模型腔通常需要做鏡面拋光，卡角通常要拆鑲件，便于尺寸調整。
|
|
|
|
汽車高位制動燈內配光鏡產品特點：
高位制動燈配光鏡材料通常采用PC材料，產品通常紅色透明。四周有安裝卡扣。
|
|
|
|

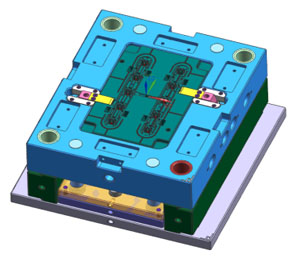

6.4高位制動燈模具燈泡座模具
模具成功案例介紹
產品案例：SGM-15高位制動燈燈泡座
制品材料：PP+30T
模具尺寸：400mm×400mm×325mm
產品尺寸：25mm×210mm×35mm
模具重量：305KG
|
|
|
|
汽車高位制動燈燈泡安裝座模具特點：
高位制動燈燈泡安裝座模具通常采用一出二的形式，燈泡安裝位置均要鑲件對應，模具鑲件多，鑲件位置要刻字碼進行管理，避免模具維護的時候，發生混裝現象，此類屬于精密模具。
|
|
|
|
汽車高位制動燈燈泡安裝座產品特點：
高位制動燈燈泡安裝座材料通常采用PP+30T材料，產品上燈泡插入的凹槽尺寸要求較高。所有燈泡安裝處尺寸一致。
|
|
|
