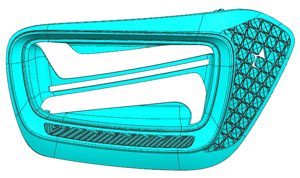

2.1汽車尾燈雙色飾圈模具
模具成功案例介紹
產品案例：NEW LAVIDA 后燈雙色飾圈
制品材料：PC
模具尺寸：1460mm×900mm×870mm
產品尺寸：179mm×162mm×224mm
模具重量：6.3噸
|
|
|
|

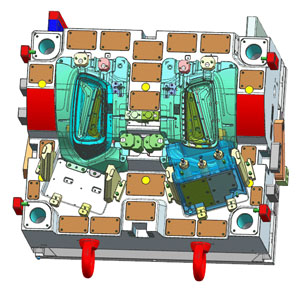

汽車尾燈雙色飾圈模具特點：
尾燈雙色飾圈模具的分型面復雜，產品落差大，一射的封料角通常很薄，模具鑲件設計要便于更換和維護。冷卻水路復雜。模具的加工精度要求很高，否則產品極易跑飛邊。模具要能滿足自動化生產的需要。
|
|
|
|
汽車尾燈雙色飾圈產品特點：
雙色飾圈材料通常采用PC或PMMA材料，產品局部有鍍鋁要求，局部有皮紋要求，在鍍鋁區域與非鍍鋁區域有鍍鋁罩具凹槽，乳白色的有配光要求。產品色澤要求均勻，表面光潔，兩射交接處不得有隱裂，流痕等現象。
|
|
|
|

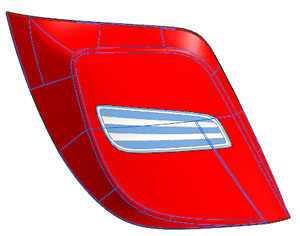

2.2汽車尾燈雙色LENS模具
模具成功案例介紹
產品案例：T300 NB尾燈配光鏡
制品材料：PMMA
模具尺寸：1770mm×1164mm×961mm
產品尺寸：356mm×273mm×332mm
模具重量：9.95噸
|
|
|
|

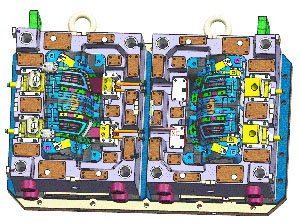

汽車尾燈雙色LENS模具特點：
尾燈雙色LENS模具的分型面復雜，產品落差大，一射,二射通常均采用閥針進膠，在需要的情況下，要選用帶角度的閥針系統，模具成本較高。模具通常有斜抽芯機構，模具結構及冷卻水路復雜。模具的加工精度要求很高，否則產品極易跑飛邊。模具要能滿足自動化生產的需要。
|
|
|
|
汽車尾燈雙色LENS產品特點：
尾燈LENS材料通常采用PMMA材料，產品上有裝飾花紋或是配光花紋，產品周圈有焊接筋條，產品結構設計有雙色，三色,覆蓋等類別。產品脆性大。雙色的結構設計，焊接筋的縮印容易表現出來。
|
|
|
|
2. 3汽車尾燈housing模具
模具成功案例介紹
產品案例：后燈A燈體
制品材料：PC+ABS
模具尺寸：1000mm×983mm×1065mm
產品尺寸：211mm×274mm×340mm
模具重量：5.2噸
|
|
|
|

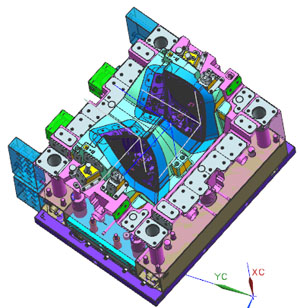

汽車尾燈housing模具特點：
尾燈housing模具的分型面復雜，產品落差大，通常采用帶分流板的熱流道。模具花紋的加工采用高速加工中心沿固定方向一次加工成型，嚴禁手工拋光。模具通常有定模斜抽芯機構，或動模斜抽芯機構，模具需要多次分型才能取出產品。
|
|
|
|
汽車尾燈housing產品特點：
尾燈housing材料通常采用PC+ABS或ASA材料，產品上有反射碗，反射碗側墻有蕾絲花紋，產品有局部鍍鋁需求，產品周圈有焊接筋條，產品有氣密性要求。側飾板有皮紋要求。
|
|
|
|
2. 4汽車尾燈大飾圈模具
模具成功案例介紹
產品案例：B751組合后燈飾圈
制品材料：PC
模具尺寸：1150mm×995mm×1019mm
產品尺寸：209mm×335mm×285mm
模具重量：7.1噸
|
|
|
|
汽車尾燈大飾圈模具特點：
尾燈大飾圈模具的分型面復雜，產品落差大，通常采用帶分流板的熱流道。模具花紋的加工采用高速加工中心沿固定方向一次加工成型。模具通常有定模抽芯，外滑塊抽芯，斜頂抽芯等機構。模具加工精度要求高。否則產品脫模極易拉傷外觀面。
|
|
|
|
汽車尾燈大飾圈產品特點：
尾燈大飾圈材料通常采用PC+ABS或PC材料，產品上有LED反射碗，反射碗側墻有蕾絲花紋，產品有局部鍍鋁需求，部分產品還有局部皮紋要求，在鍍鋁區域與非鍍鋁區域有鍍鋁罩具凹槽，產品外觀要求高，外觀面上面不能有溶解線，流痕。
|
|
|
