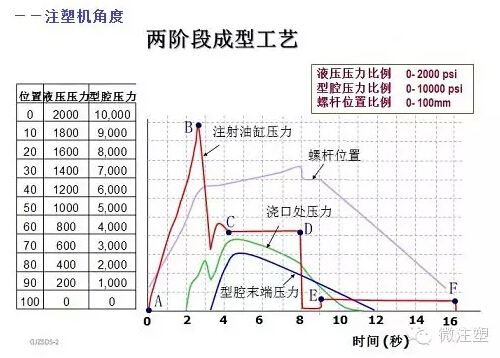

一．從注塑機角度分析：要分析注塑機動作，那我們就要看注塑機相關的曲線——注射壓力曲線和螺桿位置曲線：

? A到B點對應時間內：隨著螺桿快速向前移動，注射油缸壓力迅速升高。在這個過程中，注塑機在做填充動作。其中B點為注射壓力峰值，B點對應螺桿位置為注塑機上設定的保壓切換位置。

? C到D點對應時間內：油缸壓力持續不變，注塑機在做保壓動作。C或D點的壓力值，就是注塑機上設定的保壓壓力。

? E到F點對應時間內：螺桿受前端塑料擠壓，勻速退回，油缸壓力很小并保持不變，注塑機做溶膠動作。E或F點的壓力值，就是注塑機上設定的背壓壓力。

? B到C點對應時間：注射壓力從高壓突然降低，注塑機做保壓切換動作。

? D到E點對應時間內：注塑機油壓系統快速泄壓，螺桿前端塑料壓力擠壓螺桿反彈。D到E的時間為設定的溶膠延時時間。

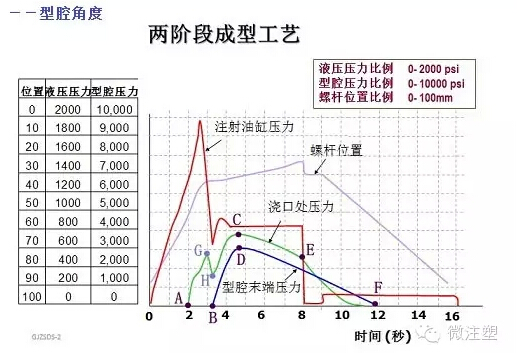

二．從型腔的角度分析：要分析型腔內部，那我們就主要看型腔壓力曲線。

? 0到A點：0點注塑機開始填充，A點塑料才流進型腔，所以0到A點，塑料在填充流道。

? A到B點：A點是塑料剛穿過澆口的時候，B點是塑料剛走滿型腔的時候。那么A到B點就是填充型腔的過程。

? B到D點：塑料走滿型腔后，繼續有塑料被擠進型腔，使型腔內部壓力持續上升。C點為澆口處壓力峰值，D點為型腔末端壓力峰值，B到D就是補縮型腔的過程，B到D點型腔壓力曲線的斜率就是補縮速率。

? C到E點：E點為注塑機保壓結束點。C到E點就是型腔的保壓階段，C到E的時間是為了等待澆口凍結。

? D到F點：隨著塑料逐漸冷卻，型腔壓力慢慢降低，D點到F點型腔壓力曲線的斜率就是冷卻速率。

? G點：切換點。切換保壓后炮筒內塑料壓力迅速降低，壓力傳遞后，型腔壓力也會迅速降低。造成澆口處壓力曲線產生波峰（G點）。

H點：型腔填滿點。在G點切換后，進入慢速補縮，型腔壓力下降，等塑料填滿型腔后，型腔壓力又開始繼續上升。從而澆口出壓力曲線上出現H點，即型腔填滿點。
